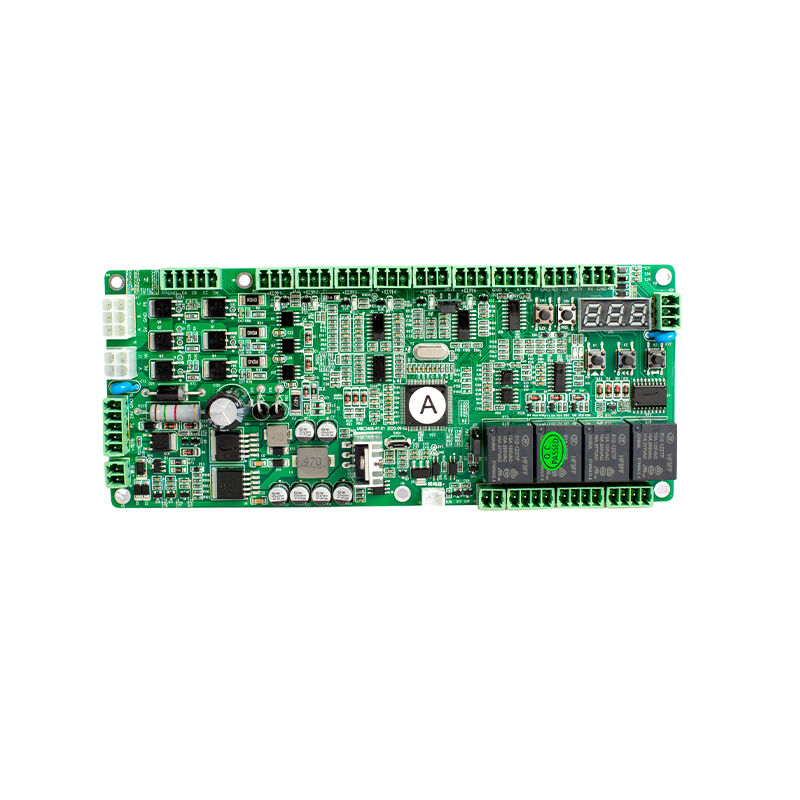

MBC2406 Steuerplatte für Drehscheiben 24 V Gleichspannung, 6 Sensorinputs, RS232/RS485/CAN

MBC2406 Drehkreuz-Steuerplatine – 24 V DC, 6 Sensoreingänge, RS232/RS485/CAN

Produktbeschreibung
Die MBC2406 Turnstile Gate Control Board ist ein leistungsstarker, intelligenter DC-Servotreiber, der speziell für Drehkreuztore, Speed ​​Gates, Drehtore und Fußgängerzufahrtswege entwickelt wurde. Diese Steuerplatine ist für den Betrieb mit einer sicheren 24-V-Gleichstromversorgung mit einer Nennleistung von 150 W ausgelegt und dient als Zentraleinheit für moderne Zugangskontrollsysteme. Sie verwaltet die präzisen Indexierungs- und Verriegelungsmechanismen, die für die Drehung des dreiarmigen Stativs erforderlich sind.

Der Kern seiner Intelligenz liegt in der Unterstützung von bis zu 6 Paaren unabhängiger Sensorschnittstellen, die eine umfassende Überwachung der Torposition, Nullpunktkalibrierung, Einklemmschutz und Benutzerdurchgangserkennung ermöglichen. Der MBC2406 nutzt eine fortschrittliche Sinusvektorsteuerung (Field Oriented Control), um bürstenlose Servomotoren anzutreiben. Dadurch wird ein Standby-Strom von Null, ein leiser Betrieb und eine präzise Drehmomentsteuerung gewährleistet, wodurch Vibrationen beim Indexieren der Stativarme vermieden werden.

Merkmale

• • 6 Paar unabhängige Sensoreingänge:Die Steuerplatine unterstützt bis zu 6 unabhängige Sensorschnittstellen, die mit PNP-, NPN-, Schließer- und Open-Collector-Typen kompatibel sind und so eine genaue Durchgangserkennung, Anti-Tailgating und zeitnahe Reaktion gewährleisten.

  • Erweiterte Vektorsteuerung (FOC):Nutzt die sinusförmige Field Oriented Control-Technologie zum Antrieb bürstenloser Motoren und sorgt für einen Standby-Strom von Null, einen leisen Betrieb und eine präzise Drehmomentsteuerung, wodurch Vibrationen beim Indexieren des Stativarms vermieden werden.

  • Bidirektionale Durchgangskontrolle:Verwaltet Ein- und Ausstiegsrichtungen separat mit zuverlässiger Logiksteuerung und unterstützt Zugriffsmoduseinstellungen wie Kartendurchziehen, Freiheit und Verbot sowohl an Ein- als auch an Ausstiegspunkten.

  • Umfassende Sicherheitslogik:Verfügt über eine integrierte Logikerkennung für illegales Eindringen, Auffahren, Festhalten, Rückwärtsverkehr und Infrarot-Einklemmschutz mit einstellbarer Empfindlichkeit für physischen Einklemmschutz.

  • Kompatibilität mit Wide Access-Systemen:Lässt sich nahtlos in verschiedene Zugangskontrollsysteme integrieren, darunter RFID-Lesegeräte, Fingerabdruckscanner, Gesichtserkennungssysteme, QR-Code-Terminals und andere biometrische Geräte.

  • Multi-Interface-Kommunikation:Unterstützt die serielle RS232-Kommunikation mit Modbus-Protokoll sowie RS485- und CAN-Protokolle und ermöglicht so eine einfache Integration mit Controllern von Drittanbietern und übergeordneten Verwaltungssystemen.

Spezifikation
