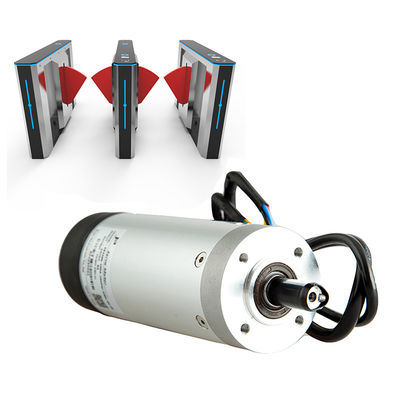

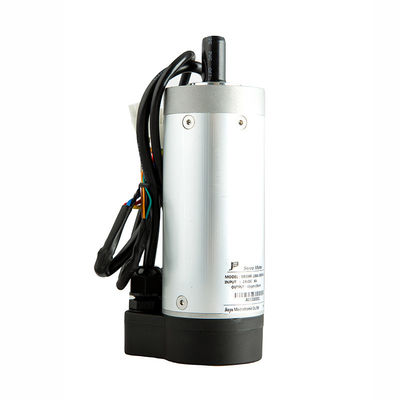

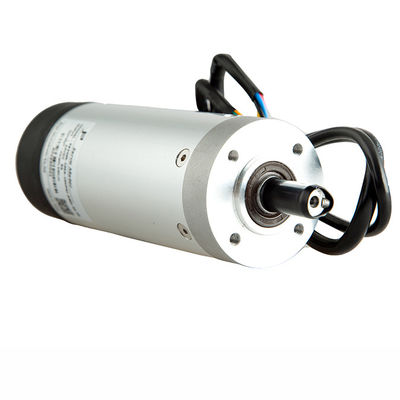

DC24V 100w Servomotor mit Getriebe für Flughafen-Swing Gate integriert

DC24V 100w Servomotor integriert mit Getriebe für Flughafen-Schwenktore

Produktbeschreibung

DerInkrementalgeberBietet Echtzeit-Feedback zur Motorwellenposition und -geschwindigkeit und ermöglicht dem Servoantrieb eine Regelung im geschlossenen Regelkreis. Dies ermöglicht:

• Präzise Steuerung der Öffnungs-/Schließwinkel

• Einstellbare Beschleunigungs-/Verzögerungskurven (sanfter Start/Stopp)

• Hinderniserkennung (Quetschschutz)

• Konsistenter Betrieb über weite Temperaturbereiche

Mit einer Nennleistung von 100 W und einem typischen Betrieb bei 24 V ist dieser Motor eine sichere und energieeffiziente Niederspannungslösung für automatisierte Geschwindigkeitsspuren in Flughäfen, U-Bahn-Stationen, Bürolobbys und Gewerbegebäuden. Die robuste Konstruktion, einschließlich abgedichteter Lager und wetterbeständigem Gehäuse (IP65), sorgt für zuverlässige Leistung sowohl im Innen- als auch im Halbaußenbereich.

Technische Spezifikationen

Hauptmerkmale

• Integriertes Getriebe:Präzises Planeten- oder Schneckengetriebe, das in das Motorgehäuse integriert ist und eine hohe Drehmomentdichte und Wartungsfreiheit bietet. Eliminiert separate Probleme bei der Montage und Ausrichtung des Getriebes.

• Geeignet für 1,5 m Glasscheiben:Bietet ausreichend Drehmoment (23 Nm nach Reduzierung), um Glastürflügel mit einer Höhe von bis zu 1,5 m und einem Gewicht von 15–25 kg reibungslos anzutreiben, selbst bei wechselnder Reibung oder leichter Windlast.

• Rückmeldung des Inkrementalgebers:Hochauflösender Encoder (9600 PPR) ermöglicht eine präzise Geschwindigkeits- und Positionssteuerung. Unterstützt bidirektionalen Betrieb und Echtzeit-Hinderniserkennung zur Einhaltung der Quetschsicherheit.

• Niederspannungsbetrieb:Erhältlich mit 24 V DC – sicher für öffentliche Bereiche und kompatibel mit Batterie-/USV-Backup-Systemen.

• Sanfter Start/Stopp und Geschwindigkeitsprofilierung:Das Servosteuerungssystem ermöglicht programmierbare Beschleunigungs- und Verzögerungskurven, minimiert die mechanische Belastung der Glasscheibe und der Scharniere und sorgt für eine ruhige, gleichmäßige Bewegung.

• Kompaktes integriertes Design:Motor, Encoder und Getriebe in einem Gehäuse reduzieren die Gesamtlänge und vereinfachen das Kabelmanagement – ​​ideal für schmale Geschwindigkeitsspuren.

• Langlebige Konstruktion:Aluminiumgehäuse, Edelstahlwellen und IP56-Schutz gegen Staub und Spritzwasser. Betriebstemperaturbereich -20 °C bis +55 °C.

• Stiller Betrieb:Das optimierte Getriebedesign und die BLDC-Kommutierung führen zu Geräuschpegeln unter 55 dB bei 1 Meter, geeignet für geräuschempfindliche Umgebungen wie Bibliotheken oder Krankenhäuser.
