Geschwindigkeits-Tor-Antrieb
>
Integrierte Treiber- und Controller-Funktionssteuerplatine für Drehkreuze mit Drehtoren

Integrierte Treiber- und Controller-Funktionssteuerplatine für Drehkreuze mit Drehtoren

Markenbezeichnung: CSJY
Modellnummer: JMC4805
MOQ: 2
Preis: Negotiate
Verpackungsdetails: Karton
Zahlungsbedingungen: T/T
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE
Eingangsspannung:
DC 24
Feedback-Eingänge:
Inkrementalgeber
Kommunikationsanschlüsse:
RS232, RS485 (Modbus RTU), optionaler CAN-Bus
Methode zur Hinderniserkennung:
Motorstromüberwachung + Encoder-Störungserkennung
Schutzfunktionen:
Überstrom, Überspannung, Unterspannung, Kurzschluss
Nenn-/Spitzenstrom:
5A / 15A
Infrarot-Eingang:
6 unabhängige Schnittstellen, kompatibel mit PNP und NPN
Dedizierte Ausgabe:
1-Wege-Kupplungsausgang
Schalten Sie das Gerät aus und öffnen Sie den Schalter:
Außenbatterie mit 12V 1,3AH
Betriebsumgebungstemperatur:
-20℃ ~ 55℃
Versorgungsmaterial-Fähigkeit:
5000
Hervorheben:

Schwingtor Drehscheiben-Steuerung

,

Geschwindigkeitssteuerung

,

Integrierte Fahrersteuerung

Produkt-Beschreibung

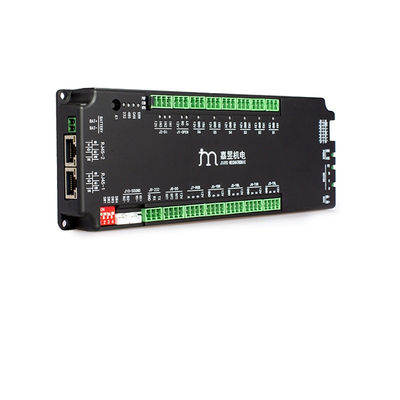

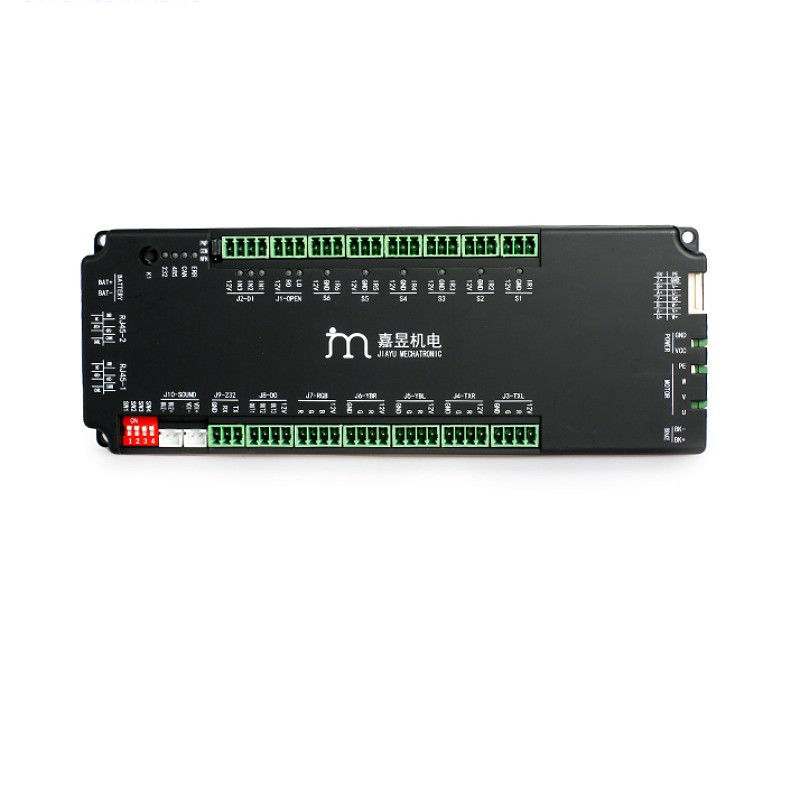

Integrierte Treiber- und Steuerungsfunktionsplatine für Schwingflügeltür-Drehkreuze


Produktbeschreibung
Diese integrierte Treiber- und Steuerungsfunktionsplatine wurde als zentrale Intelligenzeinheit für automatische Schwingflügeltür-Drehkreuze entwickelt und kombiniert Motorantriebselektronik, Logiksteuerung und E/A-Schnittstellen auf einer einzigen, kompakten Platine. Sie eliminiert die Notwendigkeit separater Antriebs- und Steuermodule, vereinfacht die Installation, reduziert die Verdrahtungskomplexität und verbessert die allgemeine Systemzuverlässigkeit für Zutrittskontrollanwendungen.


Die Platine integriert einen leistungsstarken Mikrocontroller (MCU) mit vorprogrammierter Drehkreuzlogik, der verschiedene Betriebsmodi unterstützt (bidirektional, einspurig, freier Durchgang, gesperrt). Sie verfügt über mehrere Ein-/Ausgangsanschlüsse für die Verbindung mit externen Zutrittskontrollsystemen (Kartenleser, biometrische Scanner, Taster), Anzeigelampen und Sicherheitssensoren. Integrierte Schutzschaltungen (Überstrom, Überspannung, Kurzschluss, thermische Abschaltung) gewährleisten einen sicheren Betrieb in Umgebungen mit hohem Verkehrsaufkommen.


Technische Spezifikationen

Eingangsspannung

24–48 VDC

Nenn-/Spitzenstrom

5A / 15A

Motor anpassen

Niederspannungs-Servomotor

Kommunikationsschnittstelle

RS232 / RS485 / CAN

Infraroteingang

6 unabhängige Schnittstellen, kompatibel mit PNP und NPN

Gewaltsames Durchbrechen des Tores

Integrierte Bremseinheit

Encoder-Feedback

Inkrementell

Ein- und Ausgangssignale

2 Türöffnungen + 3 Erweiterungseingänge/-ausgänge



Typische Anwendungen

  • Schwingflügeltür-Drehkreuze (Personenzutrittskontrolle, optische Drehkreuze)

  • Speed Lanes mit Glas- oder Metallflügeln

  • Automatische Ein-/Ausgangstore für Büros, U-Bahn-Stationen, Flughäfen, Stadien

  • Anti-Tailgating-Sicherheitspodeste

  • Nachrüstsätze für bestehende manuelle Schwingtore (Motorisierungs-Upgrade)
